سنسور نوری U میکرو KOINO

سنسور نوری U میکرو KOINO

KPS-M Series ویژگی:

مجهز به ۲ خروجی مجزا به صورت همزمان (DarkOn/LightOn) (NNC)

دامنه حسگر ۵ میلیمتر کوچکترین جسم و یا سوراخ قابل تشخیص 0.8mm*1.8mm

هیسترزیس نقطه قطع و وصل کمتر از Hysteresis 0.05mm

هیسترزیس نقطه تکرار تشخیص هدف کمتر از Repeatability 0.03mm

دارای نمایشگر LED قرمز و قابل رویت از جلو پشت و بالای سنسور

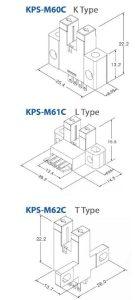

دارای ۵ شکل فیزیکی متنوع برای راحتی کاربر هنگام نصب

سرعت فرکانس TKHz توانایی تشخیص ۱۰۰۰ بار در ثانیه

دارای محافظ خطا اتصال خروجی جلوگیری از خرابی خروجی فقط مدل NPN

دارای محافظ داخلی منحصر به فرد جریان بیش از حد

محافظت شده در برابر ولتاژ معکوس Reverse Polarity (جابجایی قطب مثبت و منفی تغذیه

دمای کاری مجاز ۵۵ ۲۵ | رطوبت مجاز: ۳۵۸۵۶

ولتاژ تغذیه 24VDC جریان مصرفی 15mA | خروجی NPN | جریان خروجی 50mA

ساخت کره جنوبی با کیفیت بسیار بالا و قیمت رقابتی

سنسور نوری چیست؟

یک سنسور نوری در درجه اول از یک فرستنده  (Emitter) برای انتشار نور و یک گیرنده (receiver ) برای دریافت نور تشکیل شده است. هنگامی که نور ساطع شده توسط شیء مورد سنجش قطع یا بازتاب می شود، میزان نوری را که به گیرنده می رسد تغییر می دهد. گیرنده این تغییر را تشخیص داده و آن را به یک خروجی الکتریکی تبدیل می کند. منبع نور برای اکثر سنسور های نوری، نور مادون قرمز یا مرئی است. معمولاً این نور، قرمز یا سبز می باشد و از نور آبی برای شناسایی رنگها استفاده می گردد.

اجزاء تشکیل دهنده سنسور نوری

در حالت کلی سنسور های نوری ساختار داخلی ساده‌ای دارند. معمولا سنسور های نوری از سه بخش اصلی فرستنده، گیرنده و خروجی تشکیل شده اند که در ادامه به معرفی آن ها می پردازیم.

• فرستنده (Light emitter)

بخش فرستنده، نوری را از سنسور ارسال می کند. این نور از LED های نیمه‌ هادی ساطع می‌شود. در نور فرستنده از الگوریتم پالسی مشخص استفاده  شده است. این الگوریتم به سنسور این امکان را می‌دهد که بین نور ارسالی از سنسور و نورهای محیطی مانند نور خورشید تفاوت گذارد.

• گیرنده (Receiver)

بخش گیرنده‌ در سنسور های نوری معمولا از نوع ترانزیستوری می باشد. گیرنده پس از تشخیص نور ارسال شده از فرستنده، آن را به یک سیگنال آنالوگ کوچک تبدیل می کند.

• بخش خروجی

مدار خروجی سیگنال آنالوگی که از گیرنده دریافت می کند را به یک سیگنال ON/OFF تقویت شده یا آنالوگ تبدیل می‌کند، در نتیجه از این سیگنال تقویت شده در شمارنده‌ ها، تایمر ها، رله ها و یا کاربردهای دیگر می توان استفاده کرد. امروزه در خروجی فتوسل نوری از ترانزیستورهای NPN و PNP استفاده می‌شود و در برخی از مدل ها نیز از خروجی رله استفاده می شود.

جهت خرید این سری از محصولات با واحد فروش سایت نیرو صنعت در تماس باشید
