صفحه نمایش 7 اینچ DELTA سری DOP-107DV

یکی از بهترین و اقتصادی ترین صفحه نمایش های صنعتی که همواره بسیاری از نیاز های کارخانجات صنعتی را با قیمتی اقتصادی حل کرده است صفحه نمایش 7 اینچی دلتا با کد فنی DOP-107DV میباشد .این HMI اقتصادی دارای صفحه نمایشگر 7 اینچی با وضوح (W×H)1080*1920 میباشد.

  HMI چیست؟

HMI  تشکیل شده از عبارت Human Machine Interface به معنیه برقرای ارتباط انسان و ماشین میتوان تمامی اطلاعات و پارامترهای ماشین آلات صنعتی مثل اینورتر و پی ال سی و غیره استفاده نمود.به وصیله HMI  میتوان برنامه ریزی دقیق را انجام داد و با تغییرات ومعرفی کردن پارامترهای مختلف به سیستم پروسه یا ماشین های صنعتی را کنترل نمود.

HMI  تشکیل شده از یک برنامه گرافیکی که کلیدهای (Buttom) نمایشگرها,(Display) عقربه ها (Pointer), شاخص ها (,(Indicatorنمودارها (,(Curveآلارمها ( (Alarmو…با طراحی زیبا به شکل گرافیکی ایجاد شده و همچینین اعمال تغییرات از طریق پورت شبکه را میتوان به سایر دستگاهای و ماشین الات صنعتی ارسال کرد.

وجود این برنامه گرافیکی جذاب باعث شده تا بتوان طرح نهایی خطاهای احتمالی از اعمال ورودی اشتباه را کاهش داده و طی این فرآیند هزینه ی نگهداری سیستم را به دلیل عدم استفاده از قطعات مکانیکی کاهش میدهد.

HMI   را میتوان به تمامی دستگاهای PLC با برندهای مختلف متصل کرد و قبل از برنامه ریزی کردن HMI  میتوان تعیید کرد که به کدام برند PLC تطبیق پیدا کند قابل ذکر است که با تمامی برند های PLC  سازگار است  مثل :

DELTA PLC
VIGOR PLC
OMRON PLC
SIEMENS PLC
LS PLC
BECKHOFF PLC
TOSHIBA PLC
FATEK PLC
ALLEN BRADELY PLC
FUJI PLC
FANUC PLC
MITSUBISHI PLC

مشخصات کلی HMI ها:

1-دارای صفحات تاچ و یا کلیدی.

2-شبیه سازی.

3-امکان ذخیره سازی اطلاعات.

4-دارای قابلیت ماکرو برای انجام محاسبات و اعمال منطقی.

5-قابل اتصال به انواع PLC ها از جمله PLC دلتا .

6-قابلیت اتصال به اینورترها از جمله اینورتر دلتا و سرودرایوها، و هروسیله ای که دارای پورت 485-RS باشد.

7-ارتباط سریال از طریق دو پورت 485-RS و 232-RS.

8-قابلیت Slave شدن.

9-دارای پورت USB برای ارسال و دریافت برنامه.

10-قابلیت نمایش اطلاعات بصورت منحنی یا نمودار.

11-توانایی نمایش انیمیشن.

12-دارای RTC به منظور عملکرد در تاریخ و ساعات معین.

در ضمن HMI ها این توانایی را دارند که در یک زمان به 255 وسیله متصل شوند و پارامترهای آنها را نمایش دهند.

یکی از سازندگان HMI در جهان کمپانی دلتا می باشد.این کمپانی با تولید HMI دلتا ارزان در مدلهای متنوع و با قابلیت های بالا بطور وسیعی در صنایع کشور مورد استفاده قرار گرفته است. HMI دلتا قابلیت ارتباط با کلیه کنترلرهای موجود در صنایع از قبیل زیمنس را دارد.

آشنایی با انواع اچ ام آی های شرکت دلتا

HMI دلتا به دو دسته اصلی تقسیم می‌شود:

پنل های متنی دلتا :

پنل های متنی دلتا به دلیل عملکرد ساده  و پشتیبانی انواع پروتکل ها شناخته شده اند. از مزایای آنها می توان به وزن سبک، قیمت مقرون به صرفه و انعطاف پذیری خوب اشاره کرد. جهت ارتباط این پنل ها با کامپیوتر از نرم افزار TP Editor استفاده می شود.

پنل های لمسی :

پنل های لمسی نوع دیگری از HMI دلتا، به انواع DOP سری های DOP-100، DOP-B، DOP-W، DOP-H و پنل های سری HMC تقسیم می شوند و در انواع مختلف و با ابعاد 4.3، 5.6، 7، 10.1، 10.4، 12 و 15 اینچ ارائه می شوند.

HMI های پیشرفته سری DOP-100 دلتا دارای آخرین پردازشگرهای سری Cortex-A8 با سرعت بالا و صفحه نمایش با وضوح، کنتراست و رنگ بالا می باشند. این سری از پنل های لمسی دلتا، 16 زبان ورودی را برای دستیابی به عملیات محلی برای تمامی مشتریان پشتیبانی می کنند.

HMIهای سری DOP-B، پنل های لمسی مختلفی را با ابعاد و رنگ های مختلف ارائه می دهند.  همچنین این پنل ها در ماشین آلات اتوماسیون صنعتی، عملکرد سریع و تابع کنترلی مناسبی دارند. علاوه بر این تمام سری های DOP با استفاده از نرم افزار DOPSoft، با کامپیوتر و مبتنی بر ویندوز عمل می کنند.

سری DOP-W دلتا، با وضوح بالا و در اندازه های 10.4، 12 و 15 عرضه می شوند. این سری از پنل ها با آخرین پردازشگر سری Cortex-A8 تا موج پالس 1GHz، با عملکرد عالی و پاسخ سریع ارائه می شوند. این پنل ها دارای یک محوطه آلومینیومی با گواهینامه ی CE است که در برابر ارتعاش و تغییر درجه حرارت محیط محافظت شده و دارای یک پنل ضد آب با IP65 برای محیط های ناهموار و خشن می‌باشد.

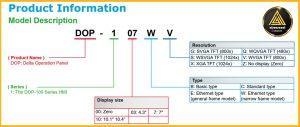

اگر بخواهیم نحوه نام گذاری HMI های دلتا را بررسی کنیم عبارت DOP مخفف Delta Operation Panel می باشد و توضیح باقی نامگذاری این سری در جدول زیر آمده است.

مشخصات صفحه نمایش 7 اینچ DELTA سری DOP-107DV

یکی از بهترین و اقتصادی ترین صفحه نمایش های صنعتی که همواره بسیاری از نیاز های کارخانجات صنعتی را با قیمتی اقتصادی حل کرده است صفحه نمایش 7 اینچی دلتا با کد فنی DOP-107DV میباشد .این HMI اقتصادی دارای صفحه نمایشگر 7 اینچی با وضوح (W×H)1080*1920 میباشد همچنین این صفحه نمایشگر در برابر رعد وبرق بسیار مقاوم میباشد حافظه این صفحه نمایشگر 256M Flash + 512M DDR3 میباشد از ویژگی های دیگر این HMI پورت SD CARD و ETERNET  می باشد.

نوع صفحه نمایش : HMI

اندازه صفحه نمایش : 7 اینچ

نوع پورت : USB + Ethernet

قابلیت اتصال حافظه خارجی : ندارد

براساس برند HMI : Delta

ابعاد پنل : 35.5 * 161* 215 میلی متر

ابعاد برش درب تابلو : 142.9 * 196.9 میلی متر

تعداد پورت Ethernet :  1

پورتUSB : یک عدد –  1USB slave Ver 2.0; 1 USB host Ver 2.0

پورت سریال (COM1) : RS-232 (supporting flow control)/ RS-485

پورت سریال (COM2) : RS-422 (supporting flow control) / RS-485

پردازنده مرکزی : Cortex-A8 (800 MHz)

ROM : 256 MB

نمایشگر : 7″ TFT LCD（65535 colors）

حافظه داخلی : 256 MB

قابلیت اتصال حافظه خارجی :ندارد

خروجی صدا  : دارد

پخش فیلم : ندارد

ولتاژ تغذیه ورودی : 24VDC

درجه حفاظت (IP) : IP65 / NEMA4 / UL TYPE 4X (indoor use only)

دما و رطوبت مجاز :    ℃Operation Temperature: 0℃ ~ 50℃ Storage Temperature: -20℃ ~ 60

شرکت سازنده : دلتا

کشور سازنده : چین
